Op zoek naar een koppeling met een bepaalde maatvoering?
Wij hebben de meeste koppelingen hieronder ondergebracht in een handig overzicht.

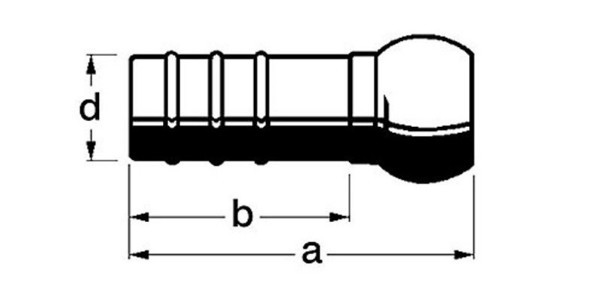

In dit overzicht vindt u de maatvoering van de volgende koppelingen: Bauer, Perrot, Sferico en Anfor
Informatie over koppelingen!
In onderstaand overzicht vindt u onder andere een uitleg over de koppelingen zelf en een link om naar de categorie te gaan.

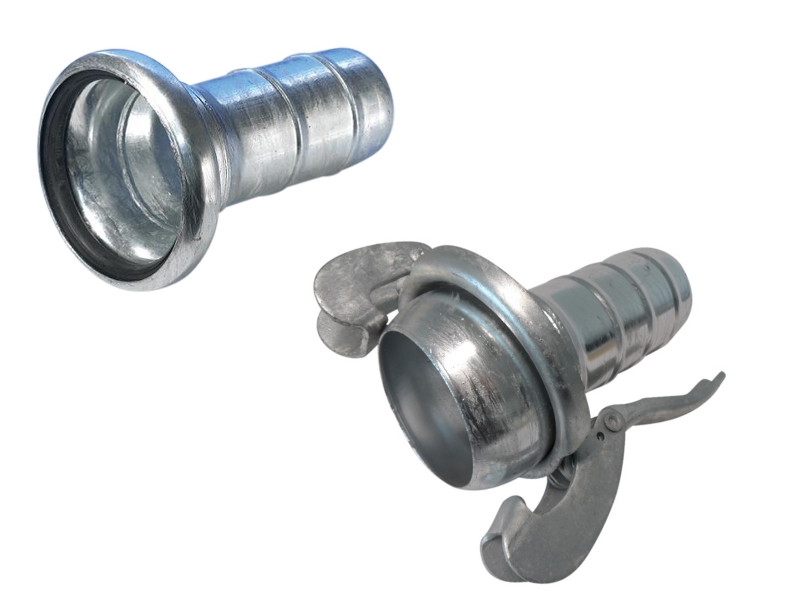

Bauer koppelingen
Bauer koppelingen kunt u herkennen aan het vaderdeel/KKV waarbij de klemmen aan het vaderdeel/KKV gemonteerd zijn. Dit door middel van een losse ring met klemmen.

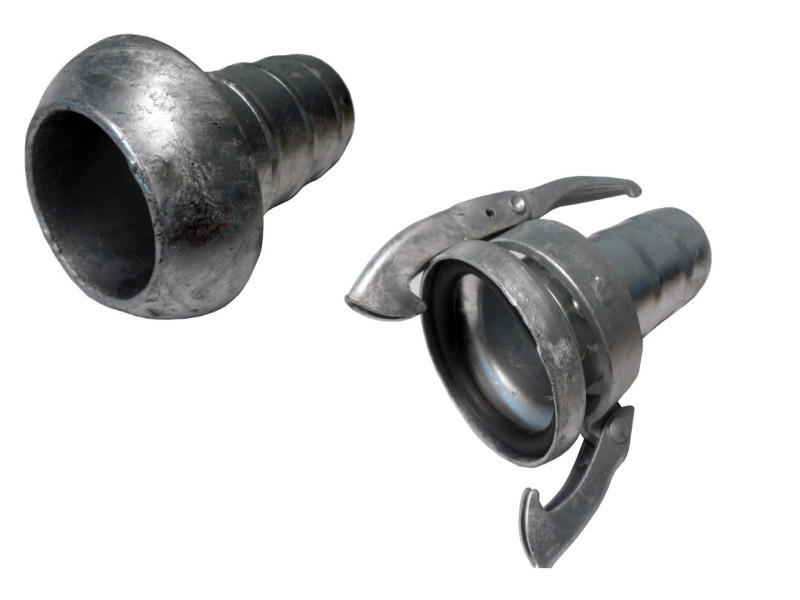

Perrot koppelingen
Perrot koppelingen kunt u herkennen aan het moederdeel/KKM waarbij de klemmen aan het moedersdeel/KKM gemonteerd zijn. Dit door middel van een vaste ring met klemmen.

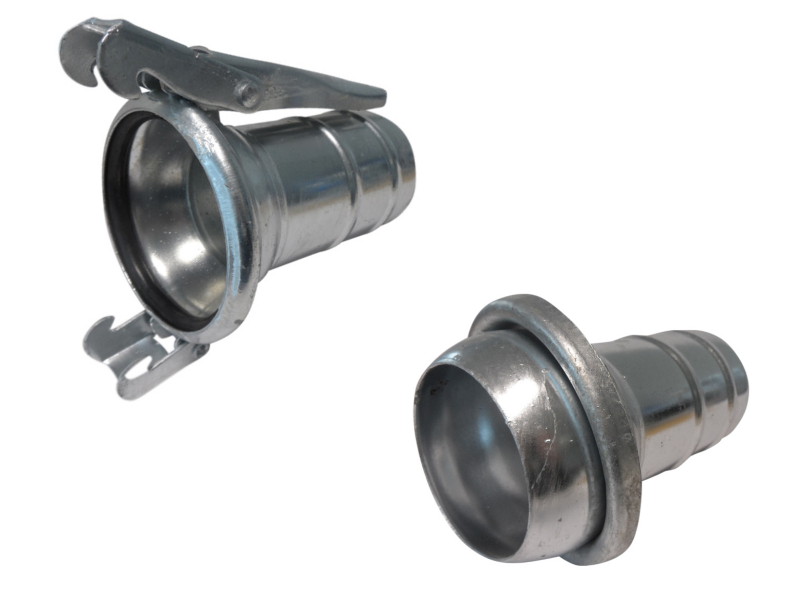

Sferico koppelingen (2 haken)
Sferico koppelingen kunt u herkennen aan het moederdeel waarbij de klemmen vast aan het moedersdeel gemonteerd zijn. Sferico koppelingen hebben 1 haak + 1 klem.

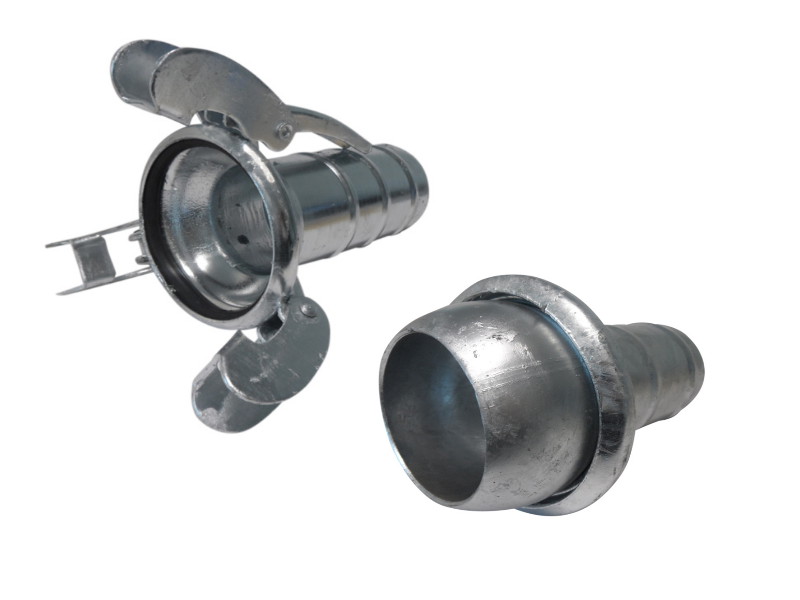

Anfor koppelingen (3 haken)
Anfor koppelingen kunt u herkennen aan het moederdeel waarbij de klemmen vast aan het moedersdeel gemonteerd zijn. Anfor koppelingen hebben 2 haken + 1 klem.

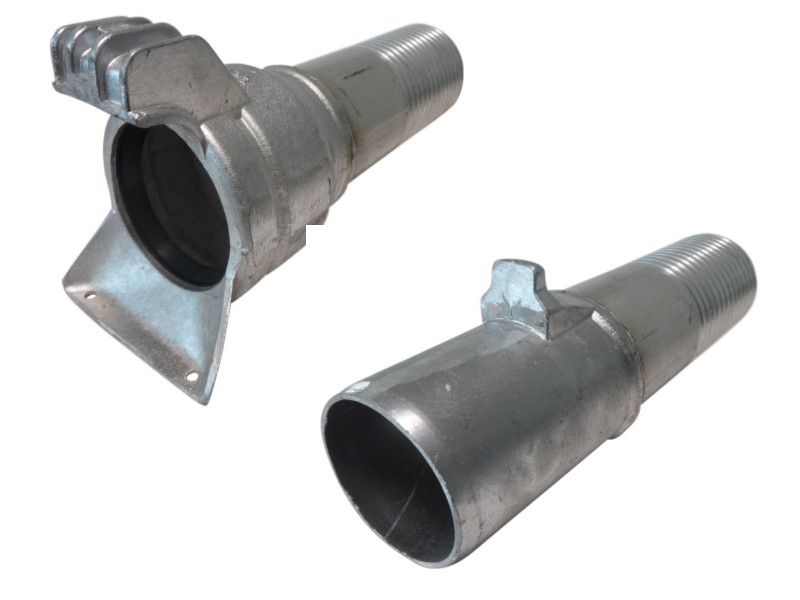

Humet koppelingen (insteek draai)
Humet koppelingen welke gebruikt worden in de buizen-beregening zijn eenvoudig te koppelen door het vaderdeel in het moederdeel te schuiven en vervolgens 45° naar rechts te draaien.

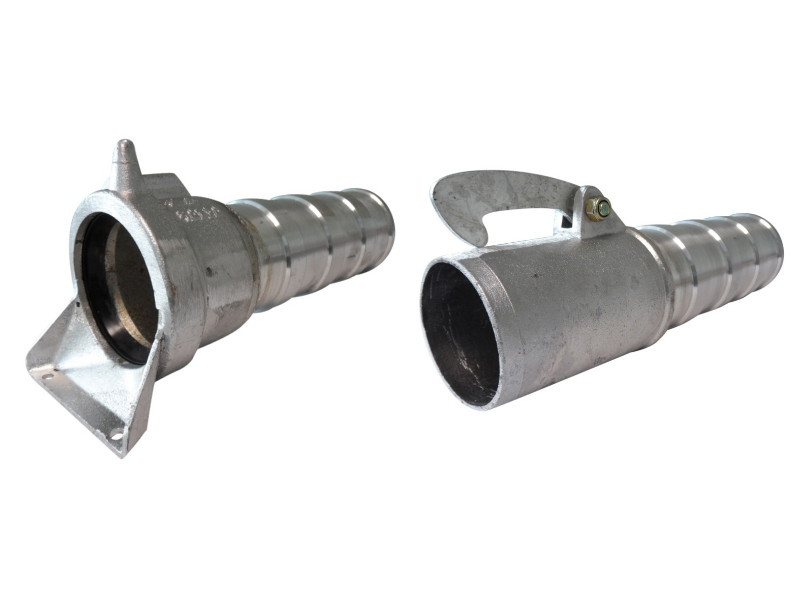

Latch koppelingen
Latch koppelingen welke gebruikt worden in de buizen-beregening zijn eenvoudig te koppelen door het vaderdeel (haak) in het moederdeel Û te haken.
Latch koppelingen zijn verkrijgbaar in Inch maten 2" - 3" - 4" - 5" - 6"

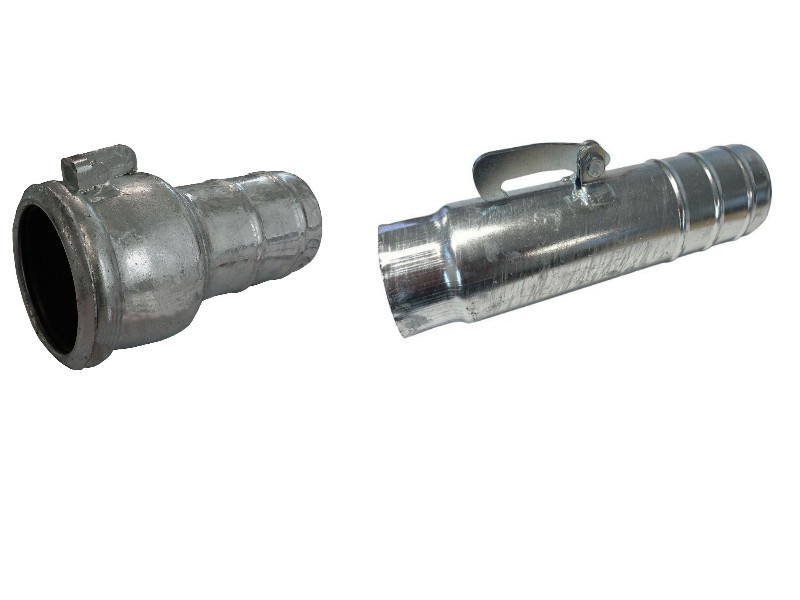

Laval koppelingen
Laval koppelingen welke gebruikt worden in de buizen-beregening zijn eenvoudig te koppelen door het vaderdeel (haak) in het moederdeel Û te haken.
Laval koppelingen zijn verkrijgbaar in mm maten 50mm - 60mm - 80mm - 100mm - 120mm

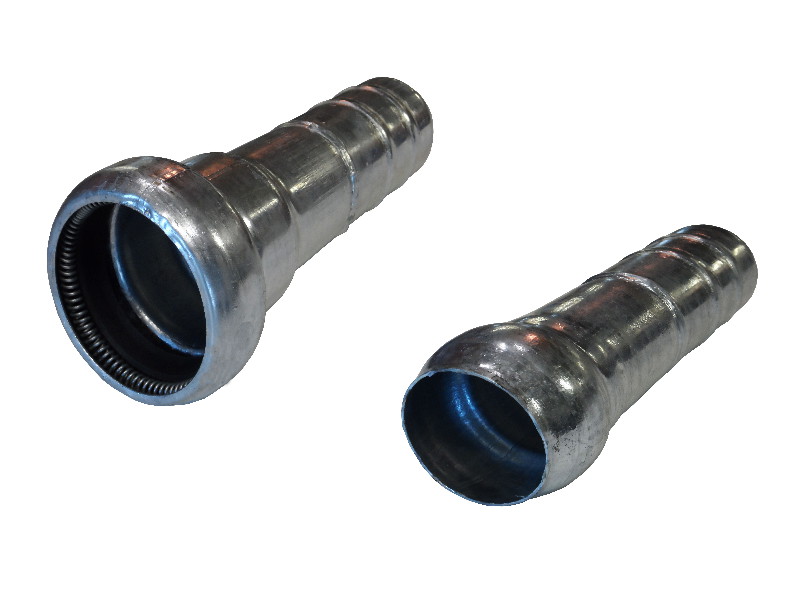

Seppic/ABC koppelingen
De ABC-koppelingen van Seppic hebben een verbindingsmechanisme van een simpele insteekbeweging van het vaderdeel in het moederdeel en wordt er een veer in het moederdeel naar buiten gedrukt, waardoor het vaderdeel stevig wordt vastgeklemd.

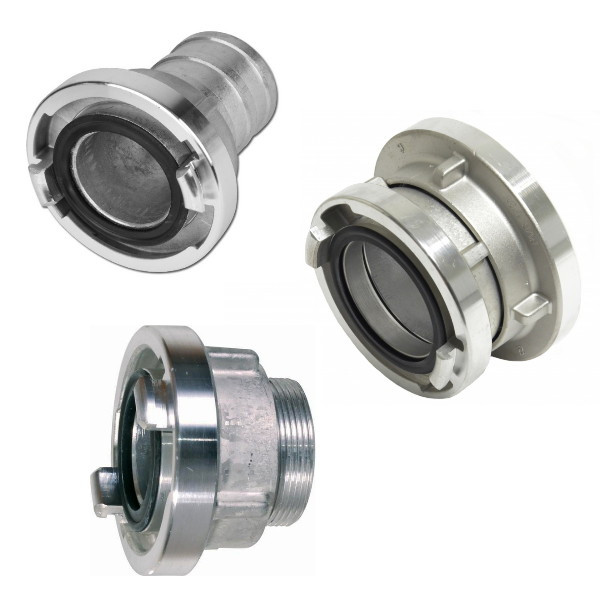

Storz koppelingen
Storz koppelingen, ook wel brandweerkoppelingen, zijn koppelingen die een symmetrische verbinding hebben waardoor er maar één manier van koppelen mogelijk is. De brandweerkoppelingen zijn geschikt voor het doorvoeren van water en andere vloeistoffen.

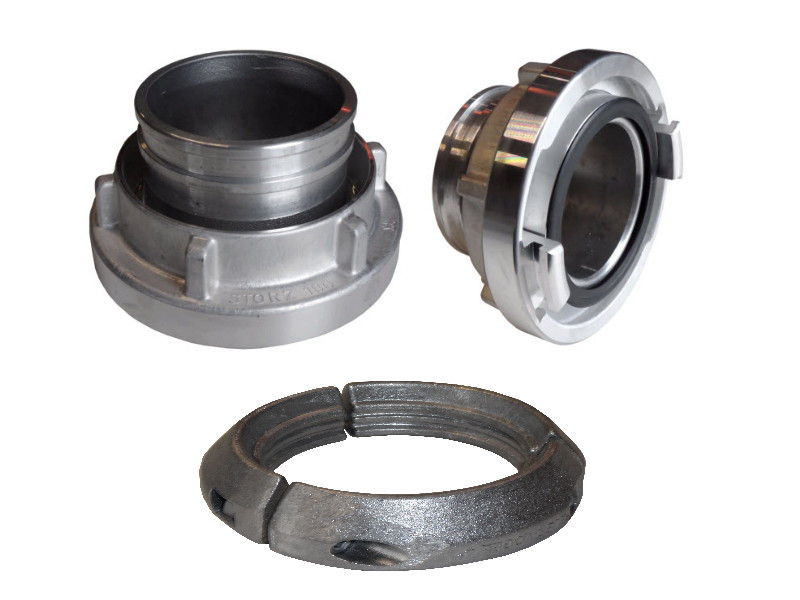

Storz koppelingen met knelring
De Storz-koppelingen met klemring worden ook toegepast bij beregeningssystemen. Ze zorgen ervoor dat de slang strakker wordt geklemd dan bij traditionele slangklemmen. Dankzij de korte tule van de Storz-koppelingen met klemring wordt voorkomen dat de slang direct na de koppeling gaat doorhangen.
Dit vermindert de kans op slijtage of scheuren op deze plek op de lange termijn.

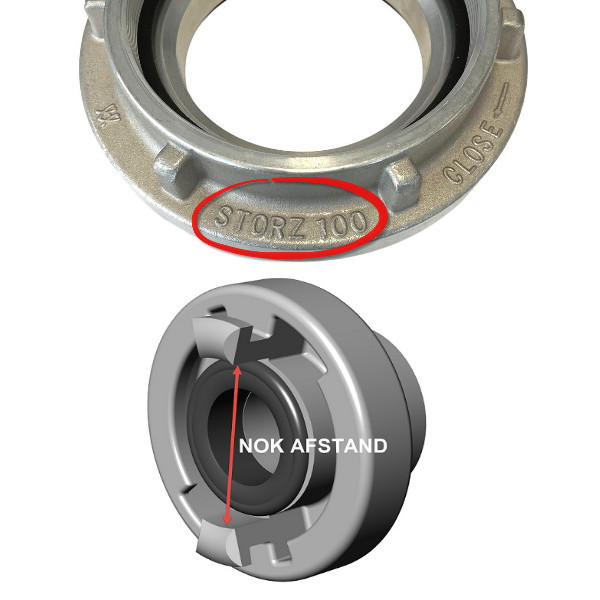

De nokafstand van een Storzkoppeling en Storz soort
De nokafstand kan worden gemeten door met een schuifmaat tussen de nokken van de koppeling te meten.
Nokafstanden kunnen zijn: 31 mm, 44 mm, 51 mm, 66 mm, 81 mm, 89 mm, 105 mm, 115 mm, 133 mm, 148 mm, 160 mm, 188 mm, 220 mm.
Storz aanduidingen welke op de koppeling zelf wel of niet wordt aangeduid geeft niet de nok-maat aan maar geeft de storz-grootte aan. Hieronder de storz aanduiding van storz-grootte met bijbehorende nok-maat.
> Storz 25 - Nok 21mm
> Storz 32 - Nok 44mm
> Storz 38 - Nok 51mm
> Storz 52 - Nok 66mm
> Storz 65 - Nok 81mm
> Storz 75 - Nok 89mm
> Storz 90 - Nok 105mm
> Storz 100 - Nok 115mm
> Storz 110 - Nok 133mm
> Storz 125 - Nok 148mm
> Storz 150 - Nok 160mm
> Storz 205 - Nok 220mm
> Storz 250 - Nok 278mm
Herken je Beregeningskoppeling met Eenvoud!
Vraagt u zich wel eens af: “Welk type beregeningskoppeling heb ik eigenlijk?”
Bij Irridelta krijgen we deze vraag regelmatig. Daarom hebben we een handige koppelingenposter ontwikkeld, zodat u snel en eenvoudig de juiste koppeling kunt vinden.
Deze praktische poster is ideaal om op te hangen in uw werkplaats of magazijn. Zo kan iedereen in één oogopslag de juiste koppeling identificeren!
Bestel hem geheel gratis hieronder via de Button.

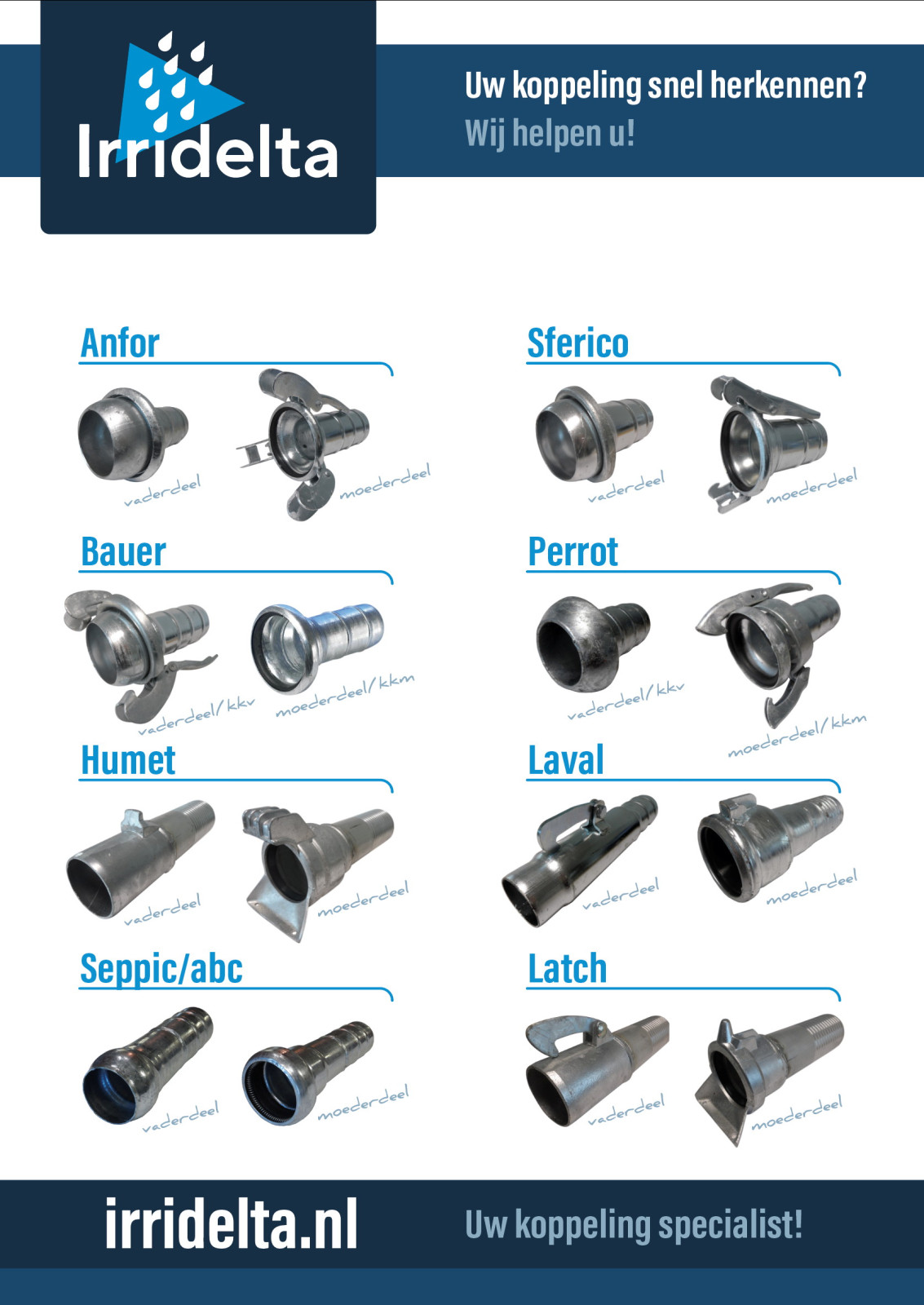

Koppelingenposter Irridelta - Formaat A2
Op deze poster vindt u een overzicht van de verschillende koppelingen:
Bauer (KKM/KKV)
Perrot (KKM/KKV
Anfor (Italiaans systeem)
Sferico (Italiaans systeem)
Humet
Latch
Laval
